Leichte strukturelle Leistung
Aluminiumdruckguss bietet ein vorteilhaftes Verhältnis von Festigkeit zu Gewicht. Es kann schwerere Konstruktionen in Gehäusen, Halterungen und Gerätegehäusen ersetzen, ohne übermäßige Komponentenmasse zu erzeugen.
TECHNISCHER LEITFADEN ZUM ALUMINIUMGUSS
Was ist Aluminiumdruckguss und wie wird ein zuverlässiges Teil hergestellt?
Aluminium-Druckguss ist ein Präzisionsfertigungsverfahren zur Herstellung leichter, formstabiler und strukturell komplexer Metallbauteile. Es kombiniert geschmolzene Aluminiumlegierung, eine wiederverwendbare Stahlform und kontrollierten Einspritzdruck, um Teile mit dünnen Wänden, integrierten Rippen, Befestigungsvorsprüngen und detaillierten Oberflächenmerkmalen zu formen.
Typische Projektinformationen
Material Aluminiumlegierung
Produktionsprozess Hochdruck-Druckguss
Gemeinsamer Wallbereich 1,5–3,5 mm
Sekundäroperationen Bearbeitung und Endbearbeitung
Prozessdefinition
Was ist Aluminiumdruckguss?
Die Frage „Was ist Aluminiumdruckguss?“ bezieht sich auf einen Prozess, bei dem geschmolzene Aluminiumlegierung in eine Schusskammer überführt und mit kontrollierter Geschwindigkeit und kontrolliertem Druck in eine gehärtete Stahlform eingespritzt wird. Das Metall füllt den Hohlraum, kühlt unter Druck ab und erstarrt zu einem endkonturnahen Bauteil.
Im Gegensatz zum Schwerkraftguss füllt der Hochdruckguss dünne Abschnitte und detaillierte Formmerkmale innerhalb kürzester Zeit. Das Verfahren eignet sich für Gehäuse, Abdeckungen, Halterungen, Wärmeableitungsteile, Motorkomponenten und mechanische Strukturen, die wiederholbare Abmessungen erfordern.
Materialdefinition
Was ist Aluminiumdruckguss?
„Was ist Aluminiumdruckguss?“ beschreibt eine Aluminiumlegierungskomponente, die in einer wiederverwendbaren Metallform geformt wird. Der Begriff Aluminiumdruckguss bezieht sich auf das fertige Material oder Produkt, während sich Aluminiumdruckguss normalerweise auf den Herstellungsprozess bezieht.
Bei Aluminiumdruckguss handelt es sich normalerweise nicht um reines Aluminium. Silizium, Magnesium, Kupfer, Mangan und andere kontrollierte Elemente können hinzugefügt werden, um die Fließfähigkeit, Festigkeit, Korrosionsbeständigkeit, Bearbeitbarkeit oder thermische Leistung zu verbessern.
01
Wie der Aluminium-Druckgussprozess funktioniert
Eine gleichbleibende Gussqualität hängt vom Zusammenspiel zwischen Materialvorbereitung, Formdesign, Einspritzkontrolle, Kühlbalance und Inspektion ab.
01
Legierungsvorbereitung
Die Aluminiumlegierung wird geschmolzen und in einem kontrollierten Temperaturbereich gehalten. Die Entfernung von Schlacke, die Entgasung und die Überprüfung der Zusammensetzung tragen dazu bei, Einschlüsse, Porosität und instabile mechanische Leistung zu reduzieren.
02
Die Vorbereitung
Die Aluminiumgussform wird gereinigt, geschmiert und thermisch ausgeglichen. Kernstifte, Schieber, Auswerfersysteme und Kühlkanäle werden vor Beginn des Produktionszyklus überprüft.
03
Metallinjektion
Eine abgemessene Menge geschmolzener Legierung gelangt in die Schusskammer. Der Kolben treibt das Metall durch das Anguss- und Torsystem, sodass sich der Hohlraum füllt, bevor es zu einer vorzeitigen Erstarrung kommt.
04
Druck und Kühlung
Der Verstärkungsdruck wird aufrechterhalten, während die Legierung erstarrt. Eine ausgewogene Kühlung trägt dazu bei, Schrumpfung, Verformung, Oberflächeneinbrüche und Maßabweichungen zu kontrollieren.
05
Auswerfen und Trimmen
Nach ausreichender Abkühlung öffnet sich die Form. Auswerferstifte geben das Gussstück frei und Anguss-, Anschnitt-, Grat- und Überlaufmaterial werden entfernt.
06
Endbearbeitung und Inspektion
Abhängig von der Zeichnung kann das Bauteil einer CNC-Bearbeitung, Kugelstrahlen, Pulverbeschichtung, Lackierung, Dichtheitsprüfung oder Maßprüfung unterzogen werden.
TECHNISCHE ANTWORT
Kann Aluminium druckgegossen werden?
Ja. Die Antwort auf die Frage „Kann Aluminium druckgegossen werden?“ ist eindeutig: Aluminiumlegierungen werden häufig im Kaltkammer-Druckguss verwendet. Aufgrund ihrer relativ geringen Dichte, Nutzfestigkeit, guten Wärmeleitfähigkeit und starken Korrosionsbeständigkeit eignen sie sich für Industrie- und Verbraucherproduktkomponenten.
Normalerweise wird geschmolzenes Aluminium aus einem separaten Warmhalteofen in die Gießkammer gegossen. Diese Kaltkammeranordnung schützt das Einspritzsystem vor ständiger Einwirkung von Hochtemperatur-Aluminiumlegierungen. Es unterstützt auch die Produktion mittlerer und großer Strukturteile.
02
Was sind die Vorteile von Aluminiumdruckguss?
Die Vorteile des Verfahrens kommen besonders zum Tragen, wenn die Bauteilgeometrie speziell für den Druckguss ausgelegt ist.
B
Komplexe Funktionen in einer Komponente
Rippen, Vorsprünge, Befestigungspunkte, Kanäle, Kühlrippen und Schutzwände können in einem Gussstück integriert werden. Dadurch werden Einzelteile, Schweißnähte und Montagevorgänge reduziert.
C
Wiederholbare Abmessungen
Eine stabile Gussform aus Aluminium unterstützt eine konsistente Hohlraumgeometrie. Kontrollierte Gussparameter tragen dazu bei, wiederholbare Abmessungen über kontinuierliche Produktionszyklen hinweg aufrechtzuerhalten.
D
Dünnwandtauglich
Durch die hohe Einspritzgeschwindigkeit kann die Legierung relativ dünne Abschnitte füllen, bevor sie erstarrt. Dünne Wände können den Materialverbrauch und das Gesamtgewicht der Komponenten reduzieren.
E
Wärmemanagement
Die Aluminiumlegierung überträgt Wärme effektiv. Aluminiumdruckguss wird häufig für Motorgehäuse, Beleuchtungskörper, Elektronikgehäuse und Leistungssteuerungskomponenten verwendet.
F
Mehrere Oberflächenoptionen
Gussteile können je nach Aussehen, Korrosionsbeständigkeit und Umweltanforderungen kugelgestrahlt, poliert, pulverbeschichtet, lackiert oder chemisch behandelt werden.
03
Empfohlene Wandstärke für Aluminiumdruckguss
Die Antwort auf die Frage „Was ist die empfohlene Wandstärke für Aluminiumdruckguss?“ hängt von der Größe des Gussteils, der Fließfähigkeit der Legierung, der Fließstrecke, der Anschnittposition, den Lastanforderungen und der Leistungsfähigkeit der Ausrüstung ab.
| Teil- oder Featuretyp | Referenzwandstärke | Wichtigste technische Überlegungen |
|---|---|---|
| Kleines Präzisionsgehäuse | 0,8–1,5 mm | Metallfließstrecke, Entlüftung und lokaler Fülldruck |
| Allgemeiner Aluminiumdruckguss | 1,5–3,0 mm | Ausgewogene Festigkeit, Füllstabilität und Abkühlzeit |
| Elektronik- oder Motorgehäuse | 2,0–3,5 mm | Montagesteifigkeit, Wärmeübertragung und Bearbeitungszugabe |
| Tragendes Bauteil | 2,5–5,0 mm | Mechanische Belastung, Ermüdung, innere Porosität und Sicherheitsfaktor |
| Spezialisierte dünnwandige Komponente | 0,5–1,0 mm | Fortschrittliches Düsendesign, kurzer Fließweg und stabile Prozesskontrolle |
| Rippenstruktur | Ungefähr 40–60 % der Hauptwand | Vermeiden Sie lokale Hotspots, Einfallstellen und schwere Kreuzungen |
Gleichmäßige Wände sind wichtiger als übermäßige Dicke
Eine gleichmäßige Wand ermöglicht, dass sich die geschmolzene Legierung mit einer vorhersehbaren Geschwindigkeit füllt und abkühlt. Plötzliche Veränderungen von dünnen zu dicken Abschnitten können zu Hot Spots, Schrumpfung, inneren Hohlräumen und sichtbaren Oberflächenvertiefungen führen.
Die Erhöhung der gesamten Wandstärke ist nicht immer die beste Methode zur Verbesserung der Steifigkeit. Gut positionierte Rippen, geschwungene Übergänge und unterstützte Vorsprünge können für Steifigkeit sorgen und gleichzeitig das Bauteil leichter machen.
Verwenden Sie schrittweise Übergänge
Vermeiden Sie abrupte Stufen zwischen verschiedenen Wandabschnitten.
Fügen Sie geeignete Radien hinzu
Abgerundete Ecken verbessern den Metallfluss und reduzieren die Spannungskonzentration.
Kontrollieren Sie die Rippenkreuzungen
Mehrere dicke Rippen, die an einem Punkt zusammentreffen, können eine lokale heiße Zone erzeugen.
Hohle schwere Bosse
Ein entkernter Vorsprung kann die Materialansammlung und das Schrumpfungsrisiko verringern.
04
Wie eine Aluminiumgussform die Teilequalität beeinflusst
Die Formtechnik bestimmt, wie das Metall in die Kavität eintritt, sie füllt, abkühlt und verlässt.
Eine Aluminiumgussform besteht normalerweise aus hitzebeständigem Werkzeugstahl und nicht aus Aluminium. Es muss wiederholten Temperaturwechseln, Erosion durch geschmolzenes Metall, hoher Klemmkraft und kontinuierlicher mechanischer Bewegung standhalten.
Die Form kann feste und bewegliche Hälften, Hohlraumeinsätze, Kernstifte, Schieber, Auswerferstifte, Kühlleitungen, Angusskanäle, Tore, Überläufe und Entlüftungsöffnungen umfassen. Jeder Bereich beeinflusst die endgültige Gussqualität.
Torposition
Steuert Füllrichtung, Metallgeschwindigkeit und lokale Turbulenzen.
Entlüftungs- und Überlaufdesign
Lässt verdrängte Luft und verunreinigte Metallfronten aus dem Haupthohlraum entweichen.
Kühllayout
Gleicht die Erstarrung aus und hilft, Verzerrungen und Zyklusschwankungen zu reduzieren.
Auswurflayout
Unterstützt eine stabile Teileentfernung ohne Risse, Verbiegungen oder sichtbare Schäden.
05
Ist Aluminiumdruckguss sicher?
Die Produktsicherheit muss anhand der Materialzusammensetzung, des Verwendungszwecks, der Oberflächenbeschaffenheit und der Betriebsumgebung bewertet werden.
Ist Druckgussaluminium für Industrieprodukte sicher?
Bei Maschinen, Automobilteilen, Elektrogehäusen und Gerätekomponenten hängt die Antwort auf die Frage „Ist Aluminiumdruckguss sicher?“ von der technischen Validierung ab. Legierungszusammensetzung, Gussfehler, mechanische Belastung, Temperatur, Korrosionseinwirkung und Ermüdungsverhalten müssen zur Anwendung passen.
Druckgehäuse erfordern möglicherweise eine Dichtheitsprüfung und eine Prüfung auf interne Mängel. Für Strukturteile kann eine Zug-, Härte-, Ermüdungs- oder Schlagprüfung erforderlich sein. Elektrische Gehäuse erfordern möglicherweise auch Erdungs-, Isolations- und Wärmeleistungsprüfungen.
Ist Aluminiumdruckguss giftig?
Die Frage „Ist Aluminiumdruckguss giftig?“ sollte nicht nur mit dem Namen des Materials beantwortet werden. Eine fertige, konforme Komponente aus Aluminiumdruckguss unterscheidet sich von in der Luft schwebendem Aluminiumstaub, Schmelzdämpfen oder kontaminierter recycelter Legierung.
Während des Schleifens, Polierens oder Bearbeitens sollte eine geeignete Belüftung und Staubkontrolle verwendet werden. Bei Produkten, die mit Lebensmitteln in Kontakt kommen, müssen die Legierungszusammensetzung, die Beschichtung und die Grenzwerte für eingeschränkte Stoffe zusätzlich überprüft werden.
ANWENDUNG MIT LEBENSMITTELKONTAKT
Ist Kochgeschirr aus Aluminiumdruckguss sicher?
Die Antwort auf die Frage „Ist Kochgeschirr aus Aluminiumdruckguss sicher?“ hängt davon ab, ob das Kochgeschirr kontrollierte Rohstoffe, eine für den Lebensmittelkontakt geeignete Legierung, konforme Oberflächenbeschichtungen und einen qualifizierten Herstellungsprozess verwendet.
Was zu überprüfen ist
- Dokumentierte Zusammensetzung der Aluminiumlegierung
- Einhaltung von Lebensmittelkontaktbeschichtungen
- Stabile Beschichtungshaftung
- Keine sichtbaren Risse oder starke Porosität
- Klare Anweisungen zu Wärmequelle und Temperatur
- Kontrollierte Grenzwerte für Blei, Cadmium und andere eingeschränkte Stoffe
Empfohlene Nutzungspraktiken
- Vermeiden Sie längeres Leerheizen
- Verwenden Sie auf beschichteten Oberflächen keine scharfen Werkzeuge
- Ersetzen Sie Kochgeschirr mit stark beschädigten Beschichtungen
- Befolgen Sie die angegebenen Anforderungen an die Wärmequelle
- Mit für die Oberflächenbeschaffenheit geeigneten Methoden reinigen
- Verwenden Sie kein sichtbar korrodiertes oder deformiertes Kochgeschirr
06
Häufige Mängel bei Aluminiumdruckguss und ihre Ursachen
Die Fehlererkennung ist nützlicher, wenn sie mit Metallfluss, eingeschlossenem Gas, Erstarrung und Formzustand verknüpft wird.
Gasporosität
Mögliche Ursachen: turbulente Strömung, unzureichende Entlüftung, übermäßiges Schmiermittel oder eingeschlossene Hohlraumluft.
Kontrollfokus: Anschnittgeschwindigkeit, Vakuumunterstützung, Überlaufplatzierung und Sprühsteuerung.
Schrumpfungsporosität
Mögliche Ursachen: örtlich schwere Abschnitte, schlechte Kühlbilanz oder unzureichende Druckübertragung.
Kontrollfokus: Gleichmäßige Wände, lokale Kühlung, Neugestaltung der Rippen und verbesserte Fütterungsbedingungen.
Kalt geschlossen
Mögliche Ursachen: niedrige Metalltemperatur, langsames Füllen oder Treffen zweier Metallfronten nach teilweiser Erstarrung.
Kontrollfokus: Schussprofil, Formtemperatur, Angussdesign und Fließwegreduzierung.
Unvollständige Füllung
Mögliche Ursachen: zu dünne Abschnitte, lange Fließstrecke, schlechte Entlüftung oder unzureichende Einspritzenergie.
Kontrollfokus: Wanddesign, Anschnittposition, Einspritzparameter und Forminnendruck.
Verzerrung
Mögliche Ursachen: ungleichmäßige Kühlung, vorzeitiger Auswurf, schwache Geometrie oder unausgeglichene Auswurfkraft.
Kontrollfokus: Kühlbalance, Auswurfzeitpunkt, Strukturrippen und Vorrichtungsdesign.
Blasenbildung an der Oberfläche
Mögliche Ursachen: eingeschlossenes Gas, das sich beim Erhitzen, Beschichten oder Nachbearbeiten ausdehnt.
Kontrollfokus: Vakuumgießen, Gasreduktion und geeignete Endtemperatur.
07
Produkte, die üblicherweise aus Aluminiumdruckguss hergestellt werden
Der Prozess unterstützt Produkte, die integrierte Geometrie, Wärmeübertragung, Korrosionsbeständigkeit und wiederholbare Produktion erfordern.
Elektronische Gehäuse
Steuerkästen, Kommunikationsgehäuse, Wechselrichterabdeckungen und Gehäuse für Leistungsgeräte können Schutz-, Montage- und Wärmeableitungsfunktionen kombinieren.
Motor- und Pumpengehäuse
Integrierte Lagersitze, Kühlrippen, Befestigungspunkte und Kabeleinführungsstrukturen reduzieren separate Fertigungsschritte.
Beleuchtungskomponenten
Lampenkörper und Kühlkörper profitieren von der Wärmeleitfähigkeit, Korrosionsbeständigkeit und flexiblen Oberflächenveredelung von Aluminium.

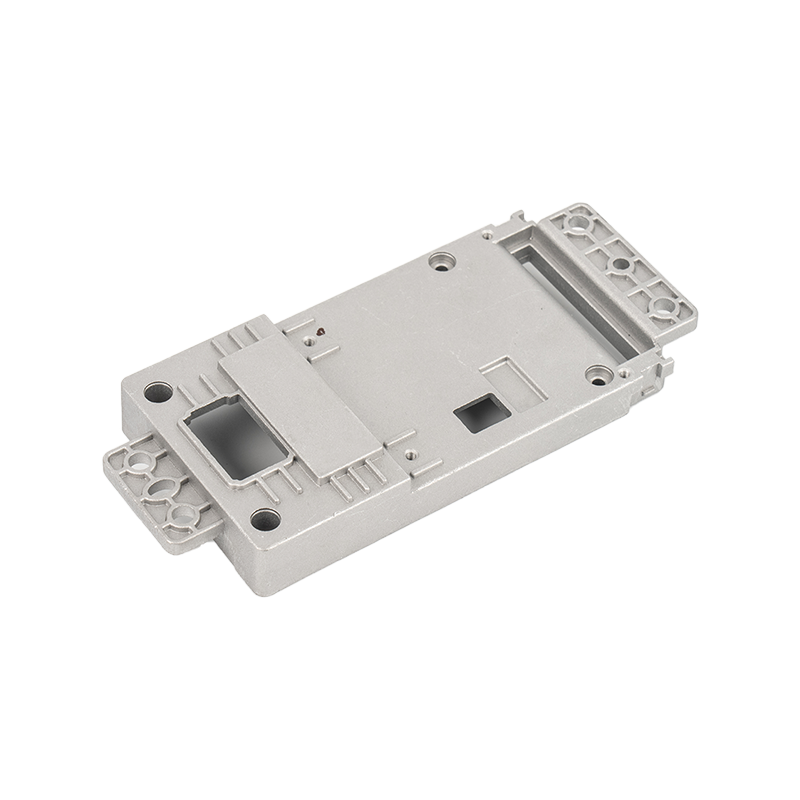

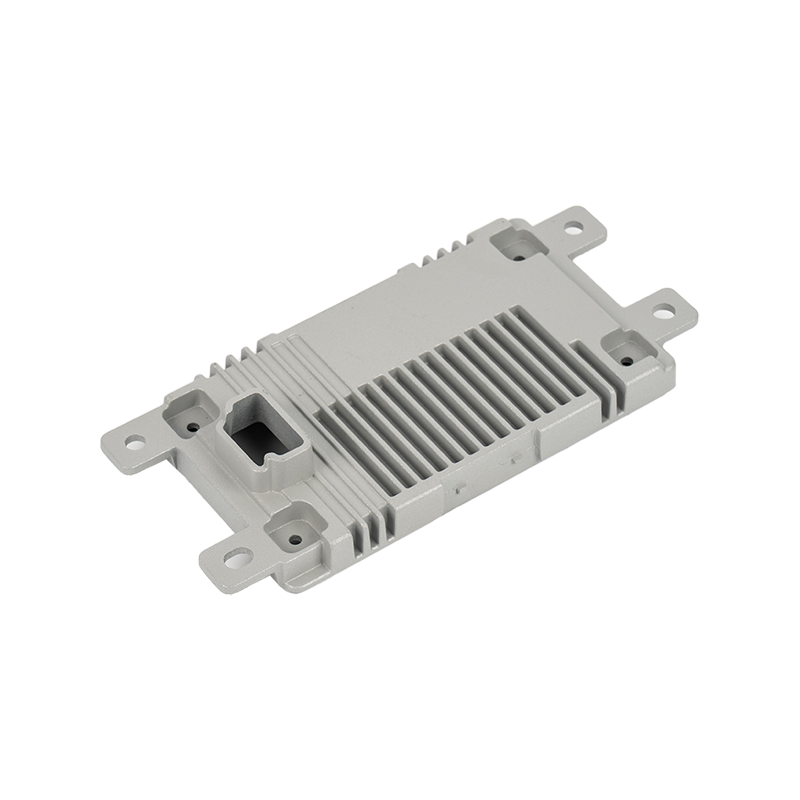

Automobilkomponenten
Halterungen, Abdeckungen, Getriebegehäuse, Strukturträger und elektronische Steuergehäuse bestehen aus leichten Aluminiumdruckgusskonstruktionen.

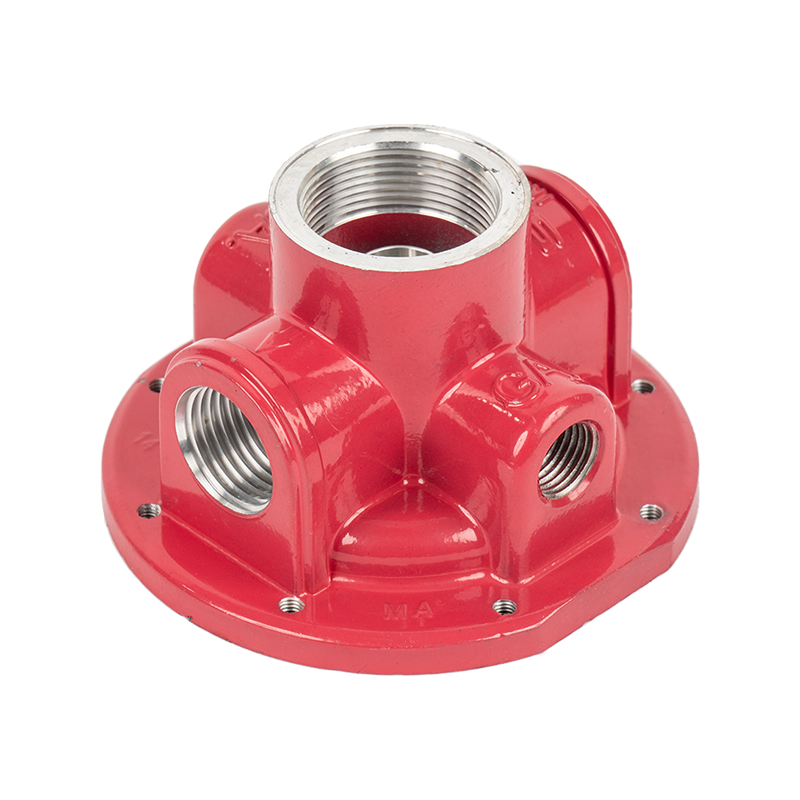

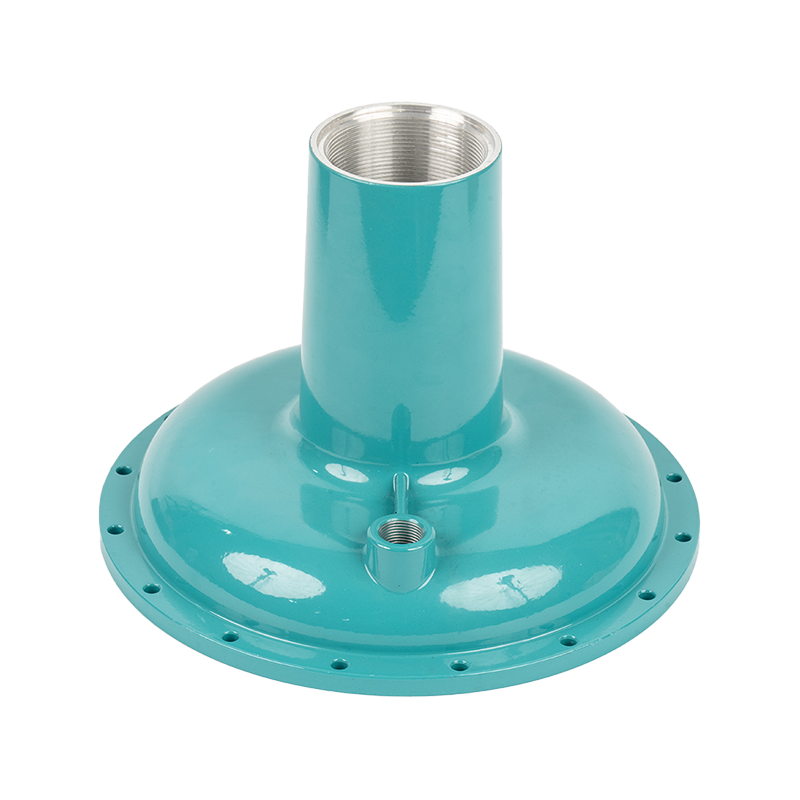

Teile für Industrieanlagen
Schutzabdeckungen, Ventilkörper, Instrumentengehäuse und Maschinenhalterungen können mit einheitlicher Montagegeometrie hergestellt werden.
Kochgeschirrkörper
Kochgeschirrstrukturen mit dickem Boden können die Wärme effektiv verteilen, wenn geeignete Legierungen und Beschichtungen für den Kontakt mit Lebensmitteln verwendet werden.
08
So bewerten Sie einen Hersteller von Aluminiumdruckguss
Die Fertigungsfähigkeit sollte durch technische Unterstützung, Prozesskontrolle, Inspektionsressourcen und Projektdokumentation überprüft werden.
Technische Fähigkeiten vor dem Werkzeugbau
Ein leistungsfähiger Aluminium-Druckgusshersteller sollte vor dem Bau der Form Trennfugen, Formschrägen, Wandübergänge, Rippendicke, Nabendesign, Bearbeitungszugabe, Auswerferpositionen und sichtbare Oberflächen überprüfen.
Die Formflusssimulation kann dabei helfen, Füllwege, Bereiche mit eingeschlossener Luft, Druckverluste, Hotspots und potenzielle Schweißnähte vorherzusagen. Eine frühzeitige Designanpassung ist normalerweise effizienter als die Änderung einer fertigen Produktionsform.
| Fähigkeitsbereich | Informationen zur Bestätigung |
|---|---|
| Druckgussausrüstung | Maschinentonnage, Schusskapazität und verfügbares Vakuumsystem |
| Materialkontrolle | Legierungsqualitäten, Spektralprüfung und Chargenrückverfolgbarkeit |
| Werkzeuge | Werkzeugdesign, Herstellung, Wartung und Ersatzeinsätze |
| Bearbeitung | CNC-Kapazität, Bezugspunktkontrolle und Bearbeitungsinspektion |
| Oberflächenbehandlung | Kugelstrahlen, Pulverbeschichten, Lackieren und Konversionsbeschichtung |
| Qualitätsprüfung | CMM, Röntgen, Dichtheitsprüfung, Härte- und mechanische Prüfung |
| Dokumentation | Materialberichte, Dimensionsberichte und Prozessaufzeichnungen |
Maßprüfung Kritische Abmessungen, Ebenheit, Lochpositionen und Bearbeitungsbezüge
Interne Fehlerinspektion Röntgen- oder Schnittanalyse für porositätsempfindliche Bauteile
Dichtheitsprüfung Druckabfall oder andere Methoden für abgedichtete Gehäuse und Fluidkomponenten
Materialüberprüfung Spektralanalyse, Härteprüfungen und rückverfolgbare Legierungschargen
09
Erforderliche Informationen für eine genaue Casting-Überprüfung
Vollständige technische Informationen ermöglichen eine gemeinsame Bewertung des Gießprozesses, der Werkzeugstruktur und der Sekundärvorgänge.
01
3D-Modell und 2D-Zeichnung
Stellen Sie die vollständige Geometrie, Toleranzen, Bezugssystem, Gewinde, Bearbeitungsbereiche und Prüfanforderungen bereit.
02
Materialbedarf
Geben Sie die bevorzugte Aluminiumlegierung oder die erforderliche Festigkeit, Korrosionsbeständigkeit und thermische Leistung an.
03
Bewerbungsbedingungen
Berücksichtigen Sie Betriebstemperatur, mechanische Belastung, Dichtungsanforderungen, chemische Belastung und Betriebsumgebung.
04
Oberflächenbedarf
Identifizieren Sie sichtbare Oberflächen, Farbe, Textur, Beschichtungsdicke, Korrosionsgrad und Bereiche, die unbeschichtet bleiben müssen.
05
Inspektionsstandard
Definieren Sie kritische Abmessungen, Porositätsgrenzen, Leckraten, mechanische Tests und erforderliche Inspektionsberichte.
06
Produktionsmenge
Die geschätzte Menge wirkt sich auf die Kavitätenauswahl, den Werkzeugbau, den Automatisierungsgrad und die Produktionsplanung aus.
HÄUFIG GESTELLTE FRAGEN
Technische Fragen zum Aluminiumdruckguss
Was ist der Unterschied zwischen Aluminiumdruckguss und bearbeitetem Aluminium?
Aluminiumdruckguss entsteht durch Einspritzen einer geschmolzenen Legierung in eine Metallform. Bearbeitetes Aluminium wird aus Blech, Knüppeln oder Strangpressprofilen geschnitten. Druckguss eignet sich für komplexe integrierte Geometrien, während die maschinelle Bearbeitung eine hohe Präzision für Komponenten mit geringem Volumen oder aus massivem Material bietet.
Können Aluminiumdruckgussteile CNC-bearbeitet werden?
Ja. Lagersitze, Dichtflächen, Gewindebohrungen, Präzisionsbohrungen und Montagebezüge werden häufig nach dem Guss bearbeitet. Die Bearbeitungszugabe sollte definiert werden, bevor die Aluminiumgussform entworfen wird.
Können durch Aluminiumdruckguss wasserdichte Gehäuse hergestellt werden?
Wenn Wanddesign, Porositätskontrolle, Bearbeitung, Dichtflächen, Dichtungen und Dichtheitsprüfungsanforderungen richtig aufeinander abgestimmt sind, können dichte Gehäuse hergestellt werden. Das Gießen allein garantiert nicht automatisch die Wasserdichtigkeit.
Kann Aluminiumdruckguss geschweißt werden?
Bei einigen Legierungen und Gussbedingungen ist Schweißen möglich, die Gasporosität kann jedoch die Schweißqualität beeinträchtigen. Schweißanforderungen sollten frühzeitig erkannt werden, damit die Legierung und der Gussprozess bewertet werden können.
Warum sind Formschrägen erforderlich?
Entformungsschrägen verringern die Reibung zwischen dem erstarrten Gussstück und der Formoberfläche. Sie verbessern die Auswurfstabilität und reduzieren Schleifspuren, Kleben und Bauteilverzug.
Warum sollten dicke Abschnitte vermieden werden?
Dicke Bereiche kühlen langsamer ab als umgebende Wände. Sie können Schrumpfporosität, Oberflächeneinsenkungen und Dimensionsinstabilität verursachen. Kernstrukturen und Rippen sind oft wirksamer als Vollmassen.
ÜBERPRÜFUNG DES GUSSDESIGNS
Verwandeln Sie ein Produktkonzept in ein herstellbares Aluminiumgussteil
Teilen Sie die Zeichnung, den Legierungsbedarf, die Anwendungsbedingungen, die Jahresmenge, die Oberflächenbeschaffenheit und den Prüfstandard mit. Eine strukturierte Überprüfung kann Wandstärkenrisiken, schwierige Fließbereiche, Bearbeitungsanforderungen und mögliche Werkzeugverbesserungen vor der Produktion identifizieren.
Zeichnungsbesprechung Materialauswahl Werkzeuganalyse Bearbeitungsplanung Qualitätsüberprüfung
