Was ist Aluminiumguss? Ein vollständiger Leitfaden für Aluminiumgussteile

Aluminiumguss ist ein Herstellungsverfahren, bei dem geschmolzenes Aluminium in eine Form gegossen oder eingespritzt wird, um ein Formteil herzustellen. Sobald das Teil abgekühlt und verfestigt ist, wird es aus der Form entfernt, wodurch ein Bauteil entsteht, das der gewünschten Geometrie möglichst genau entspricht. Es handelt sich dabei um eine der am weitesten verbreiteten Methodeen der Metallumformung weltweit Mehr als 20 % des weltweit verwendeten Aluminiums in Anwendungen, die von Motorblöcken für Kraftfahrzeuge bis hin zu Gehäusen für Unterhaltungselektronik reichen.

Der Hauptvorteil des Aluminiumgusses liegt in seiner Kombination aus leichten Eigenschaften, hohem Festigkeits-Gewichts-Verhältnis, Korrosionsbeständigkeit und hervorragender Wärmeleitfähigkeit. Der niedrige Schmelzpunkt von Aluminium (ca. 660 °C im Vergleich zu ca. 1.370 °C von Stahl) ermöglicht außerdem eine energieeffiziente Verarbeitung und senkt die Produktionskosten in Produktionsumgebungen mit hohen Stückzahlen.

Wie der Aluminiumgussprozess funktioniert

Während sich die verschiedenen Gussmethoden in Werkzeug und Technik unterscheiden, folgt der grundlegende Prozess einer konsistenten Abfolge von Schritten:

1. Formvorbereitung: Die Form oder Matrize wird gereinigt, vorgewärmt und mit einem Trennmittel beschichtet, um ein Anhaften zu verhindern.
2. Schmelzen: Aluminiumlegierungsbarren werden in einem Ofen geschmolzen, typischerweise bei Temperaturen zwischen 700 °C und 750 °C.
3. Gießen oder Injektion: Das geschmolzene Metall wird je nach verwendeter Methode entweder durch Schwerkraft oder unter Druck in den Formhohlraum eingebracht.
4. Erstarrung: Das Aluminium kühlt ab und verfestigt sich in der Form. Die Abkühlzeit variiert je nach Teilegröße und Methode zwischen Sekunden (Druckguss) und Minuten (Sandguss).
5. Auswerfen und Trimmen: Der erstarrte Teil wird entfernt und überschüssiges Material (Flansch, Anschnitte, Steigrohre) wird entfernt.
6. Nachbearbeitung: Teile können einer Wärmebehandlung, Bearbeitung, Oberflächenveredelung oder Qualitätsprüfung unterzogen werden.

Der gesamte Zyklus für ein Hochdruckgussteil kann in abgeschlossen werden unter 60 Sekunden für kleine Komponenten, wodurch Aluminiumguss hervorragend für die Massenproduktion geeignet ist.

Hauptarten des Aluminiumgusses

Nicht alle Aluminiumgussverfahren sind gleich. Jede Methode hat unterschiedliche Vorteile, Kostenprofile und ideale Anwendungsfälle. Die fünf häufigsten Typen sind:

1. Druckguss

Geschmolzenes Aluminium wird unter Drücken von in eine gehärtete Stahlform eingespritzt 1.500 bis 25.000 psi . Diese Methode liefert eine hervorragende Maßgenauigkeit und glatte Oberflächen. Es ist ideal für die Massenproduktion komplexer, dünnwandiger Teile. Zu den typischen Anwendungen gehören Getriebegehäuse, Halterungen und Elektronikgehäuse. Die Werkzeugkosten sind hoch – Matrizen können teuer sein 10.000 bis 100.000 US-Dollar – aber die Stückkosten sinken mit zunehmendem Maßstab stark.

2. Sandguss

Ein Muster wird in Sand gepackt, um einen Formhohlraum zu schaffen. Durch die Schwerkraft wird geschmolzenes Aluminium eingefüllt. Sandguss unterstützt sehr große Teile und komplexe Innengeometrien durch Kerne. Es ist die flexibelste Methode, erzeugt jedoch eine rauere Oberflächengüte und erfordert mehr Nachbearbeitung. Die Werkzeugkosten sind oft niedrig unter 1.000 $ für einfache Muster. Es wird häufig für Motorblöcke, Pumpengehäuse und Prototypen verwendet.

3. Kokillenguss (Kokillenguss)

Geschmolzenes Aluminium wird unter Schwerkraft oder niedrigem Druck in wiederverwendbare Metallformen gegossen. Dieses Verfahren erreicht aufgrund schnellerer Erstarrungsgeschwindigkeiten bessere mechanische Eigenschaften als Sandguss und führt zu einer feineren Kornstruktur. Schimmelpilze können lange halten 10.000 bis 100.000 Zyklen . Zu den üblichen Anwendungen gehören Zylinderköpfe, Räder und strukturelle Automobilkomponenten.

4. Feinguss (Wachsausschmelzverfahren)

Ein Wachsmodell wird mit Keramikbrei beschichtet, ausgehärtet und anschließend wird das Wachs ausgeschmolzen. Geschmolzenes Aluminium füllt die Keramikform. Dieses Verfahren liefert höchste Maßgenauigkeit und ist in der Lage, sehr feine Details wiederzugeben. Es wird häufig verwendet in Luft- und Raumfahrt, medizinische Geräte und Verteidigungskomponenten wobei die Toleranzen bis zu ±0,1 mm betragen können. Es ist langsamer und pro Einheit teurer als Druckguss.

5. Niederdruck-Druckguss (LPDC)

Geschmolzenes Aluminium wird mit niedrigem Gasdruck (normalerweise) nach oben in eine Form gedrückt 0,1 bis 1,0 bar ). Die kontrollierte Füllung reduziert Turbulenzen und Porosität und verbessert so die mechanische Integrität. LPDC ist die bevorzugte Methode für Automobil-Aluminiumräder und Strukturkomponenten, bei denen sowohl Qualität als auch Produktionsvolumen entscheidend sind.

Gängige Aluminiumlegierungen, die beim Gießen verwendet werden

Die Wahl der Aluminiumlegierung wirkt sich direkt auf die mechanischen Eigenschaften, die Gießbarkeit, die Korrosionsbeständigkeit und die Bearbeitbarkeit aus. Zu den am häufigsten verwendeten Gusslegierungen gehören:

• A380: Die beliebteste Druckgusslegierung. Bietet gute Fließfähigkeit, Druckdichtheit und Beständigkeit gegen Heißrissbildung. Wird in Automobilkomponenten und Konsumgütern verwendet.
• A356: Hervorragende Festigkeit und Korrosionsbeständigkeit nach der Wärmebehandlung. Häufig in Strukturteilen der Luft- und Raumfahrt sowie der Automobilindustrie.
• A413: Sehr hohe Fließfähigkeit und Druckdichtigkeit. Bevorzugt für Hydraulikzylinder und komplizierte dünnwandige Gussteile.
• 535 (Almag 35): Hohe Korrosionsbeständigkeit und hervorragende Bearbeitbarkeit. Wird in Schiffs- und Lebensmittelverarbeitungsgeräten verwendet.
• B390: Hohe Härte und Verschleißfestigkeit. Geeignet für Motorblöcke und Zylinderlaufbuchsen, bei denen Abriebfestigkeit erforderlich ist.

Der Siliziumgehalt ist eine Schlüsselvariable in Gusslegierungen – Legierungen mit 5–13 % Silizium sorgen für beste Gießbarkeit, indem sie die Fließfähigkeit verbessern und die Schrumpfporosität während der Erstarrung verringern.

Wofür werden Aluminiumgussteile verwendet?

Aluminiumgussteile kommen in praktisch jedem wichtigen Fertigungssektor vor. Ihre Anwendungen spiegeln die Vielseitigkeit des Materials und die durch Gussverfahren erreichbare Präzision wider:

Automobilindustrie

Der Automobilsektor ist der größte Abnehmer von Aluminiumgussteilen mit einem Anteil von ca 75 % der gesamten Aluminiumgussproduktion in Nordamerika . Zu den wichtigsten Teilen gehören Motorblöcke, Zylinderköpfe, Getriebegehäuse, Achsschenkel, Bremssättel und Räder. Anforderungen an den Fahrzeugleichtbau – bedingt durch den Kraftstoffverbrauch und die Anforderungen an die Reichweite von Elektrofahrzeugen – beschleunigen diese Nachfrage weiter.

Luft- und Raumfahrt und Verteidigung

Anwendungen in der Luft- und Raumfahrt erfordern ein hohes Verhältnis von Festigkeit zu Gewicht und enge Maßtoleranzen. Feinguss und Sandguss werden zur Herstellung von Turbinengehäusen, strukturellen Flugzeugrahmenhalterungen, Avionikgehäusen und Kraftstoffsystemkomponenten verwendet. Aluminiumgussteile müssen hier strenge Zertifizierungen erfüllen, wie z AMS (Aerospace Material Specifications) .

Elektronik und Telekommunikation

Gehäuse aus Aluminiumdruckguss werden häufig in Kühlkörpern, LED-Leuchtrahmen, Gehäusen für Telekommunikations-Basisstationen und Laptop-Gehäusen verwendet. Aluminium Wärmeleitfähigkeit von ~155 W/m·K sorgt für eine äußerst effektive Ableitung der Wärme von elektronischen Bauteilen.

Industriemaschinen und Pumpen

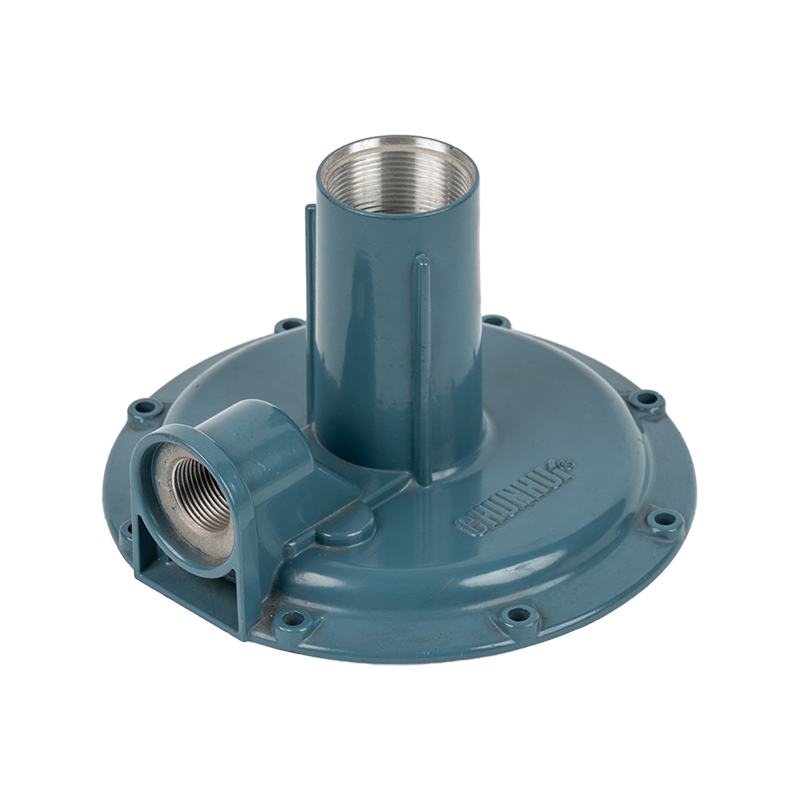

Pumpengehäuse, Ventilkörper, Kompressorkomponenten und Getriebegehäuse werden üblicherweise aus Aluminiumgussteilen hergestellt. Die Korrosionsbeständigkeit von Legierungen wie 535 verlängert die Lebensdauer in Flüssigkeitshandhabungsgeräten, insbesondere in maritimen oder chemischen Umgebungen, erheblich.

Konsumgüter und Elektrowerkzeuge

Von Elektrowerkzeuggehäusen bis hin zu Küchengeräten und Gartengeräten bieten Aluminiumdruckgussteile langlebige, leichte Gehäuse zu niedrigen Stückkosten. Die Möglichkeit, komplexe Merkmale – Rippen, Vorsprünge, Gewinde – direkt in das Gussteil zu integrieren, reduziert die Montageschritte und die Gesamtkosten der Komponenten.

Hauptvorteile des Aluminiumgusses

Aluminiumguss bietet eine besondere Kombination von Eigenschaften, die nur wenige Herstellungsverfahren in der gleichen Anwendungsbreite erreichen können:

• Leicht: Aluminium ist ca ein Drittel der Dichte von Stahl (2,7 g/cm³ gegenüber 7,85 g/cm³), wodurch das Teile- und Fahrzeuggewicht erheblich reduziert wird.
• Designflexibilität: Komplexe Geometrien, dünne Wände (bis zu 0,5 mm beim Druckguss) und integrierte Funktionen sind in einem einzigen Gussschritt realisierbar.
• Korrosionsbeständigkeit: Aluminium bildet auf natürliche Weise eine schützende Oxidschicht, wodurch Gussteile ohne zusätzliche Beschichtung für raue Umgebungen geeignet sind.
• Hohe thermische und elektrische Leitfähigkeit: Ermöglicht effektives Wärmemanagement und Leitfähigkeit in elektronischen und elektrischen Anwendungen.
• Recyclingfähigkeit: Aluminium ist 100 % recycelbar ohne Eigenschaftsverlust und das Recycling erfordert nur ca 5 % der Energie zur Herstellung von Primäraluminium benötigt – ein großer Nachhaltigkeitsvorteil.
• Kosteneffizienz im großen Maßstab: Insbesondere der Hochdruck-Kokillenguss bietet bei großen Produktionsserien sehr niedrige Stückkosten und ist daher oft die wirtschaftlichste Option für komplexe Teile über 50.000 Einheiten pro Jahr.

Einschränkungen und Herausforderungen, die es zu verstehen gilt

Kein Herstellungsprozess ist ohne Kompromisse. Käufer und Ingenieure sollten sich der folgenden praktischen Einschränkungen bewusst sein:

• Porosität: Gas- und Schrumpfporosität sind die häufigsten Mängel bei Aluminiumgussteilen. Besonders anfällig ist der Hochdruck-Kokillenguss. Vakuumunterstützter Druckguss und die richtige Entlüftungskonstruktion tragen dazu bei, dieses Problem zu mildern.
• Hohe Werkzeugkosten beim Druckguss: Stahlwerkzeuge für HPDC erfordern erhebliche Vorabinvestitionen, was sie für die Produktion kleiner Stückzahlen (in der Regel weniger als 5.000–10.000 Teile) unwirtschaftlich macht.
• Eingeschränkte Schweißbarkeit: Viele Gusslegierungen sind aufgrund der Porosität und Legierungszusammensetzung nur eingeschränkt schweißbar. A356-T6 ist eine der schweißfreundlicheren Optionen.
• Geringere Festigkeit im Vergleich zu Stahl: Selbst hochfeste Aluminiumgussteile erreichen typischerweise Zugfestigkeiten von 200–350 MPa deutlich unter vielen Baustählen. Dies schränkt den Einsatz in Strukturanwendungen mit der höchsten Belastung ein.
• Erforderliche Formschrägen: Teile müssen mit Entformungsschrägen (typischerweise 1–3°) konstruiert werden, um die Entnahme aus der Form zu ermöglichen, was bestimmte Geometrien einschränkt.

So wählen Sie die richtige Aluminiumgussmethode

Die Auswahl des geeigneten Gießverfahrens erfordert die Abwägung mehrerer Faktoren. Nutzen Sie die folgenden Entscheidungskriterien als praktische Orientierung:

• Lautstärke: Bei Auflagen über 10.000 Einheiten bietet Druckguss in der Regel die besten Kosten pro Teil. Unter 1.000 Einheiten ist Sandguss wirtschaftlicher.
• Teilegröße und Gewicht: Beim Sandguss werden sehr große Teile verarbeitet (Hunderte Kilogramm), die nicht in eine Druckgussmaschine passen. Druckguss eignet sich am besten für Teile unter ca. 25 kg.
• Anforderungen an die mechanischen Eigenschaften: Wenn für die Festigkeit eine T6-Wärmebehandlung erforderlich ist, ist Dauerform- oder Feinguss mit A356-Legierung dem HPDC vorzuziehen, das zu Porosität neigt, die das Ansprechen auf die Wärmebehandlung beeinträchtigt.
• Maßtoleranz: HPDC erreicht Toleranzen von ±0,1–0,2 mm; Sandguss ist typischerweise ±0,5–1,0 mm oder breiter, abhängig von der Musterqualität.
• Vorlaufzeit und Prototyping: Sandguss und Feinguss ermöglichen schnellere Prototypen-Iterationen ohne teure Werkzeuge. 3D-gedruckte Sandformen werden jetzt verwendet, um die Vorlaufzeiten für Prototypen weiter zu verkürzen Tage statt Wochen .

Qualitätsstandards und Inspektion bei Aluminiumgussteilen

Qualitätssicherung ist beim Aluminiumguss von entscheidender Bedeutung, insbesondere bei sicherheitskritischen Bauteilen im Automobil- und Luft- und Raumfahrtbereich. Zu den Standardprüfmethoden gehören:

• Röntgen- und CT-Scannen: Zerstörungsfreie Prüfung auf innere Porosität, Lunker und Einschlüsse. Häufig in Strukturteilen der Luft- und Raumfahrt sowie der Automobilindustrie.
• Koordinatenmessgerät (KMG): Verifiziert die Maßgenauigkeit anhand von CAD-Spezifikationen mit Toleranzen von nur ±0,01 mm.
• Farbeindring- und Fluoreszenzprüfung: Erkennt oberflächenbrechende Risse und Diskontinuitäten.
• Zug- und Härteprüfung: Überprüft, ob die mechanischen Eigenschaften den Legierungs- und Wärmebehandlungsspezifikationen entsprechen.
• Spektrometrische Analyse: Bestätigt, dass die Legierungszusammensetzung den erforderlichen Spezifikationen entspricht, z. B. ASTM B85 für Aluminiumdruckgussteile.

Namhafte Aluminiumgusslieferanten sind unter tätig IATF 16949 (Automobil-Qualitätsmanagement) oder AS9100 (Luft- und Raumfahrt-Qualitätsmanagement)-Zertifizierungen, die eine systematische Prozesskontrolle und Rückverfolgbarkeit vom Rohmaterial bis zum fertigen Teil gewährleisten.
